Kako nastaje CNC dio – od 3D modela do gotovog proizvoda

Kada posmatramo gotov metalni dio, često zaboravljamo koliko je znanja, tehnologije i pažljivo planiranih koraka potrebno da bi nastao. Svaki kvalitetno izrađen CNC proizvod prolazi kroz precizno definisan proces – od ideje i digitalnog modela do završne kontrole kvaliteta.

Savremena CNC proizvodnja objedinjuje projektovanje, programiranje, simulaciju i mašinsku obradu u jedinstven digitalni tok rada. Takav pristup omogućava visoku preciznost, ponovljivost i efikasnost, uz značajno smanjenje mogućnosti grešaka.

U nastavku ćemo proći kroz sve faze nastanka jednog CNC dijela.

1. Definisanje zahtjeva proizvoda

Svaki projekat počinje analizom zahtjeva.

Potrebno je definisati:

• funkciju dijela,
• radne uslove,
• materijal,
• tolerancije,
• površinsku hrapavost,
• količinu komada,
• rok isporuke.

Na osnovu ovih informacija bira se odgovarajući proizvodni postupak i tehnologija obrade.

2. Projektovanje u CAD softveru

Prvi konkretan korak predstavlja izrada 3D modela u CAD programu (Computer Aided Design).

Najčešće korišteni CAD programi su:

• SolidWorks
• Autodesk Inventor
• Siemens NX
• CATIA
• Fusion 360
• Creo

3D model definiše:

• geometriju proizvoda,
• dimenzije,
• tolerancije,
• navoje,
• zakošenja,
• radijuse,
• položaje provrta.

Kvalitetno izrađen CAD model predstavlja osnovu cijelog proizvodnog procesa.

3. Provjera proizvodljivosti (DFM)

Prije početka proizvodnje provjerava se da li je dio pogodan za CNC obradu.

Analiziraju se:

• dostupnost alata,
• dubina džepova,
• minimalni radijusi,
• mogućnost stezanja,
• broj potrebnih stezanja,
• mogućnost postizanja traženih tolerancija.

Ova analiza poznata je kao DFM (Design for Manufacturing) i često omogućava smanjenje troškova proizvodnje još u fazi projektovanja.

4. Izbor materijala

Materijal ima veliki uticaj na način obrade.

Najčešće korišteni materijali su:

• konstrukcioni čelici,
• alatni čelici,
• nehrđajući čelici,
• aluminijumske legure,
• mesing,
• bronza,
• titanijum,
• sivi liv,
• nodularni liv.

Svaki materijal zahtijeva drugačije rezne alate, brzine rezanja i rashladna sredstva.

5. CAM programiranje

Nakon završetka projektovanja model se prenosi u CAM softver (Computer Aided Manufacturing).

CAM programer definiše:

• redoslijed operacija,
• izbor alata,
• brzine rezanja,
• broj obrtaja,
• posmake,
• dubine rezanja,
• strategije glodanja,
• način stezanja.

Najpoznatiji CAM sistemi su:

• Mastercam
• Fusion 360 CAM
• Siemens NX CAM
• SolidCAM
• Edgecam
• hyperMILL

Na kraju CAM softver generiše G-kod, koji predstavlja jezik razumljiv CNC mašini.

6. Simulacija obrade

Prije nego što proizvodnja počne, cijeli proces se simulira.

Tokom simulacije provjerava se:

• sudar alata,
• sudar držača,
• sudar vretena,
• ispravnost putanje,
• preostali materijal,
• procijenjeno vrijeme obrade.

Simulacija značajno smanjuje mogućnost skupih grešaka.

7. Priprema CNC mašine

Prije pokretanja programa operater priprema mašinu.

To podrazumijeva:

• montažu alata,
• mjerenje alata,
• postavljanje obratka,
• određivanje nulte tačke,
• provjeru stezanja,
• učitavanje programa.

Kvalitetna priprema često određuje uspješnost kompletne proizvodnje.

8. CNC obrada

Nakon pokretanja programa mašina automatski izvršava sve planirane operacije.

Najčešće operacije uključuju:

• glodanje,
• tokarenje,
• bušenje,
• razvrtanje,
• urezivanje navoja,
• graviranje,
• profilisanje.

Kod složenijih dijelova obrada se izvodi u više faza kako bi se postigla maksimalna tačnost.

9. Kontrola kvaliteta

Po završetku obrade svaki dio prolazi kontrolu.

Mjere se:

• dimenzije,
• geometrijske tolerancije,
• hrapavost površine,
• položaj provrta,
• navoji,
• izgled površine.

Za mjerenje se koriste:

• pomična mjerila,
• mikrometri,
• mjerni satovi,
• visinomjeri,
• CMM koordinatne mjerne mašine,
• 3D skeneri.

Kontrola kvaliteta potvrđuje da proizvod ispunjava sve zahtjeve tehničke dokumentacije.

10. Završna obrada

Po potrebi slijede dodatni procesi:

• skidanje srha,
• pjeskarenje,
• poliranje,
• brušenje,
• termička obrada,
• površinska zaštita,
• anodizacija,
• galvanizacija,
• lakiranje.

Na taj način proizvod dobija konačan izgled i potrebna funkcionalna svojstva.

11. Pakovanje i isporuka

Posljednji korak je zaštita proizvoda od oštećenja tokom transporta.

Kod preciznih dijelova koriste se:

• zaštitne folije,
• antikorozivni premazi,
• pjenaste obloge,
• prilagođena ambalaža.

Pravilno pakovanje jednako je važno kao i kvalitet same obrade.

Digitalni tok proizvodnje

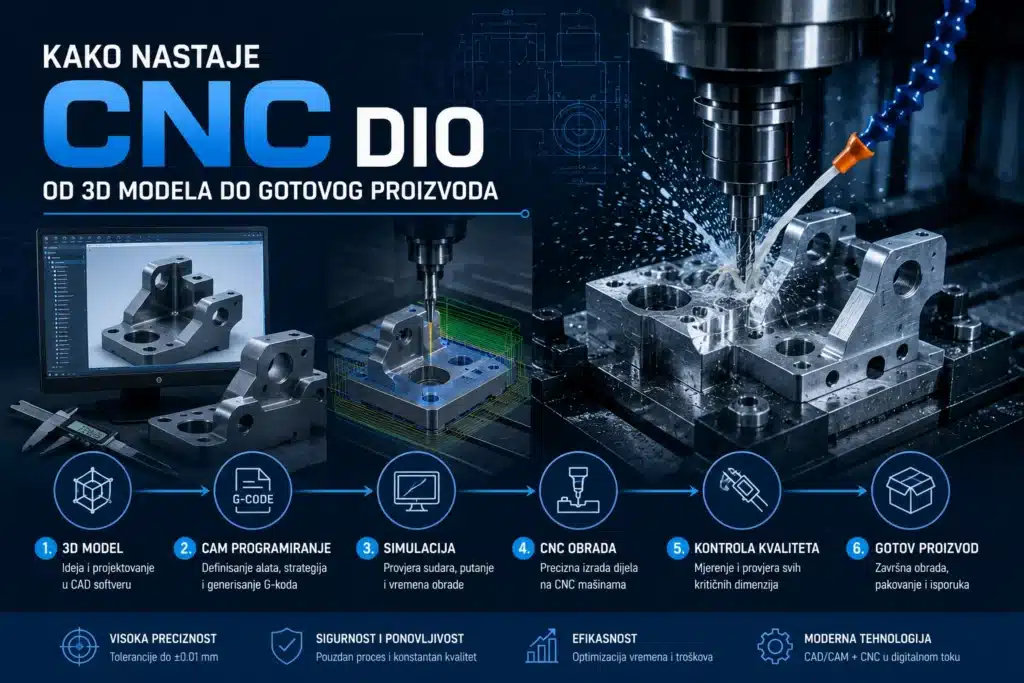

Savremena CNC proizvodnja može se prikazati kroz jednostavan tok:

Ideja → CAD model → DFM analiza → CAM programiranje → Simulacija → CNC obrada → Kontrola kvaliteta → Završna obrada → Gotov proizvod

Ovakav digitalni tok rada omogućava bržu proizvodnju, manje grešaka i veću ponovljivost.

Prednosti digitalnog procesa

Primjena CAD/CAM tehnologije donosi brojne prednosti:

• kraće vrijeme razvoja,
• manji broj grešaka,
• optimizaciju proizvodnje,
• veću preciznost,
• bolju ponovljivost,
• efikasnije korištenje materijala,
• niže troškove proizvodnje,
• lakše upravljanje promjenama na projektu.

Zaključak

Put od digitalnog 3D modela do gotovog CNC proizvoda sastoji se od niza pažljivo planiranih koraka. Svaka faza – od projektovanja i CAM programiranja do simulacije, obrade i završne kontrole – ima važnu ulogu u postizanju visokog kvaliteta i preciznosti.

Zahvaljujući modernim CAD/CAM sistemima i CNC tehnologiji, danas je moguće brzo i pouzdano proizvoditi dijelove složenih geometrija uz izuzetnu ponovljivost. Upravo zato CNC obrada predstavlja jedan od najvažnijih proizvodnih procesa u savremenoj industriji.
