Šta je CNC obrada metala i kako funkcioniše?
Savremena proizvodnja gotovo je nezamisliva bez CNC tehnologije. Od automobilskih dijelova i medicinskih implantata do kalupa, alata i komponenti za avioindustriju – CNC obrada omogućava izradu dijelova izuzetne preciznosti, visoke kvalitete i ponovljivosti.
Bez obzira da li je riječ o pojedinačnom prototipu ili serijskoj proizvodnji hiljada komada, CNC mašine danas predstavljaju standard u obradi metala.
Šta znači CNC?
Skraćenica CNC dolazi od engleskog naziva Computer Numerical Control, odnosno računarsko numeričko upravljanje.
Za razliku od klasičnih alatnih mašina kojima upravlja operater, CNC mašine rade prema unaprijed definisanom programu koji sadrži sve potrebne informacije za obradu:
putanju alata,
brzinu rezanja,
broj obrtaja vretena,
posmak,
dubinu rezanja,
redoslijed operacija.
Na osnovu ovih podataka mašina automatski izvršava obradu uz minimalnu mogućnost ljudske greške.

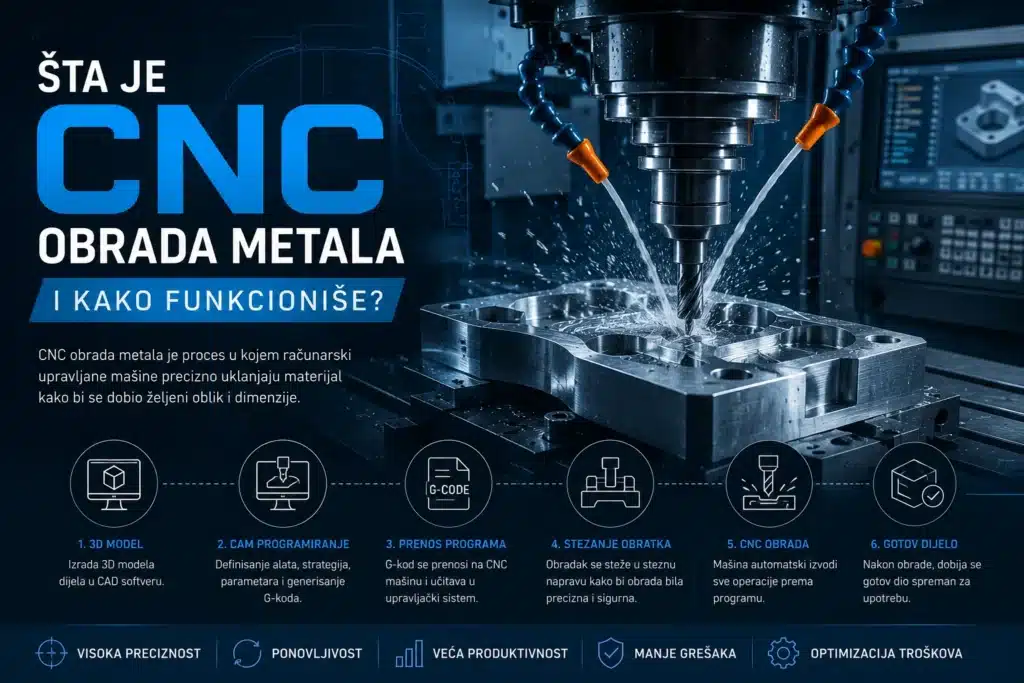

Kako funkcioniše CNC obrada?
Proces CNC obrade sastoji se od nekoliko međusobno povezanih koraka.
1. Izrada 3D modela
Sve počinje projektovanjem dijela u CAD softveru (Computer Aided Design).
Najčešće korišteni programi su:
SolidWorks
Autodesk Inventor
Siemens NX
CATIA
Fusion 360
Creo
Rezultat je precizan 3D model koji predstavlja osnovu za dalju proizvodnju.
2. CAM programiranje
Nakon izrade modela koristi se CAM softver (Computer Aided Manufacturing).
CAM određuje:
izbor alata,
redoslijed operacija,
strategije glodanja,
brzine i posmake,
simulaciju obrade.
Na kraju se generiše G-kod, odnosno program koji CNC mašina može izvršavati.
3. Prenos programa na CNC mašinu
G-kod se prenosi na upravljačku jedinicu CNC mašine.
Najpoznatiji upravljački sistemi su:
FANUC
Siemens Sinumerik
Heidenhain
Haas
Mazatrol
Operater zatim priprema mašinu za rad.
4. Stezanje obratka
Metalni komad koji će se obrađivati postavlja se u steznu napravu.
Najčešće se koriste:
mašinski škripci,
stezne glave,
hidraulički sistemi,
pneumatski sistemi,
vakuumske stezne ploče,
specijalne stezne naprave.
Pravilno stezanje jedan je od najvažnijih uslova za postizanje visoke preciznosti.
5. Obrada materijala
Nakon pokretanja programa CNC mašina automatski izvodi sve predviđene operacije.
Najčešće operacije uključuju:
glodanje,
tokarenje,
bušenje,
razvrtanje,
urezivanje navoja,
graviranje,
profilisanje.
Po završetku programa dobija se gotov ili gotovo gotov proizvod.
Glavne vrste CNC obrade
CNC glodanje
Kod CNC glodanja alat rotira, dok se obradak pomjera po jednoj ili više osa.
Koristi se za izradu:
ravnih površina,
utora,
džepova,
složenih 3D oblika,
kalupa i alata.
Višeosne CNC glodalice omogućavaju obradu veoma složenih geometrija u jednom stezanju.
CNC tokarenje
Kod tokarenja rotira obradak, dok alat izvodi rezanje.
Najčešće se proizvode:
osovine,
čahure,
prstenovi,
vijci,
priključci,
cilindrični dijelovi.
Savremeni CNC tokarski centri često imaju pogonjene alate pa mogu izvoditi i glodanje.
CNC bušenje
Koristi se za:
izradu provrta,
upuštanja,
razvrtanja,
urezivanje navoja.
Većina modernih obradnih centara objedinjuje ove operacije u jednom programu.
Koji materijali se mogu obrađivati?
CNC tehnologija omogućava obradu velikog broja materijala.
Najčešće su to:
konstrukcioni čelici,
alatni čelici,
nehrđajući čelici,
aluminijumske legure,
mesing,
bronza,
bakar,
sivi liv,
nodularni liv,
titanijum,
plastika,
kompozitni materijali.
Izbor alata i parametara obrade zavisi od vrste materijala i zahtijevane tačnosti.
Prednosti CNC obrade
CNC obrada donosi brojne prednosti u odnosu na klasične metode obrade.
Visoka preciznost
Savremene CNC mašine postižu tačnosti reda nekoliko stotinki ili čak hiljaditih dijelova milimetra.
Ponovljivost
Svaki proizvedeni komad identičan je prethodnom, što je od izuzetne važnosti u serijskoj proizvodnji.
Veća produktivnost
Jednom pripremljen program može se koristiti za proizvodnju velikog broja istih dijelova.
Obrada složenih geometrija
Oblici koji su nekada zahtijevali više mašina danas se mogu izraditi u jednom stezanju.
Manje grešaka
Automatizacija značajno smanjuje mogućnost ljudske greške.
Niži troškovi proizvodnje
Kod srednjih i velikih serija CNC obrada često predstavlja najisplativije rješenje.
Gdje se primjenjuje CNC obrada?
CNC obrada prisutna je u gotovo svim granama industrije.
Najvažnije oblasti primjene su:
automobilska industrija,
avioindustrija,
željeznička industrija,
proizvodnja alata i kalupa,
energetika,
medicinska industrija,
prehrambena industrija,
proizvodnja mašina,
odbrambena industrija,
industrijska automatizacija.
Budućnost CNC tehnologije
Razvoj CNC tehnologije ide u smjeru sve veće automatizacije i digitalizacije proizvodnje.
Industrija 4.0 donosi povezivanje CNC mašina sa CAD/CAM sistemima, robotima, mjernim uređajima i proizvodnim softverima u jedinstven digitalni proces. Sve veću ulogu imaju automatska izmjena paleta, robotsko posluživanje mašina, nadzor proizvodnje u realnom vremenu i analiza podataka, što povećava produktivnost i smanjuje mogućnost grešaka.
Zaključak
CNC obrada metala predstavlja temelj moderne proizvodnje. Zahvaljujući računarskom upravljanju moguće je izrađivati veoma precizne i složene dijelove uz visoku ponovljivost i efikasnost.
Bez obzira da li se proizvode pojedinačni prototipi ili velike serije, CNC tehnologija omogućava pouzdan, kvalitetan i ekonomičan proizvodni proces. Upravo zbog toga danas je nezamjenjiva u gotovo svim granama mašinske industrije.
U narednim člancima detaljnije ćemo obraditi teme poput CNC glodanja, CNC tokarenja, izbora reznih alata, određivanja parametara obrade, CAD/CAM programiranja i optimizacije proizvodnih procesa.
